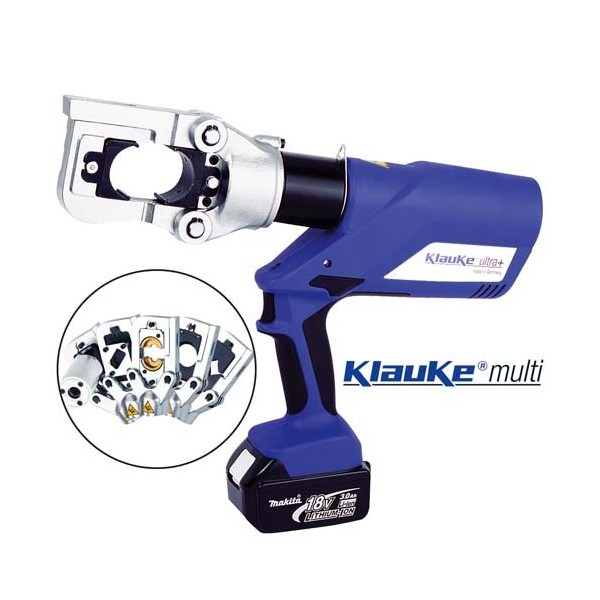

Outils électro-hydraulique multifonctions sertir, couper et perforer EK120UNV-L

État : Nouveau produit

Caractéristiques : Caractéristiques identiques à EK60UNV-L et EKM60UNV-L avec une force de 108 kN avec capacité de sertissage de 10 - 400 mm²

Données techniques
Force de sertissage	108 kN
Course	42 mm
Type de l'accu	18 V - 3,0 Ah, Li-Ion
Capacité de sertissage	10 - 400 mm²
Nombre de sertissage	env. 110 pour Cu 150 mm²
Capacité de coupe	40 mm
Types de câbles	câbles armées (Cu/Ai), câbles alu-acier
Puissance d'estampage	rond jusqu'à ø 144 mm, carré jusqu'à 138 x 138 mm

Référence	Désignation
EK120UNVL	Presse de sertissage hydraulique 6 - 300 mm2

Référence	Composition
RAL2	Accu 18 V / 3,0 Ah (54 Wh), Li-Ion (EK60UNV-L)
LGL1	chargeur rapide (22 min.)
KK120UNVL	Valise plastique robuste en ABS

* Livré avec le support matrice UA13 pour l'utilisation des matrices Série 13 et avec prolongateur de courses

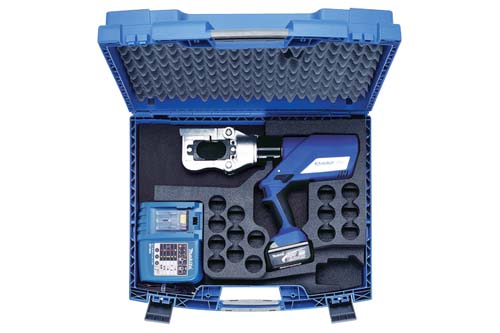

Valise abs KK120UNVL

Adaptateur	pour sertir	Référence
	Adaptateur pour matrices de série 5 : EK50/5-L	UA5 (*)
	Adaptateur pour matrices de série 22 : EK120UNVL	UA13 (**)
	Adaptateur pour matrices de série 18 : K18 / EK50/18-L PK18 / HK6018 / THK18	UA18 (*)
	Adaptateur pour matrices de série 5 : K22 / EK60/22-L PK22/ HK6022 / THK22	UA22 (*)
Adaptateur	pour couper	Référence
	Matrices pour couper des conducteurs cuivre et alu, câbles ACSR, ainsi que du câble acier.Capacité maxi : Ø 40 mm.	UCACSR
	Matrices pour couper des conducteurs cuivre et alu non armés. Ø jusqu’à 26 mm Ø jusqu’à 40 mm	UC26 UC40
	Matrices pour couper de la tige filetée : M5 M6 M8 M10 M12 1/4” 3/8” 1/2”	UCM5 UCM6 UCM8 UCM10 UCM12 UCUNC14 UCUNC38 UCUNC12
Adaptateur	pour poinçonner	Référence
	Adaptateur pour poinçonnage. Pour réaliser des poinçonnages jusqu’à Ø 64 mm dans de l’acier de 3 mm d’épaisseur. Carré jusqu’à 92 x 92 mm Rectangle jusqu’à 46 x 92 mm	UA6P
Adaptateur	pour applications spéciales	Référence
	Matrices pour couper les rails DIN rail DIN 35 x 15 rail DIN 32 x 15 x 9 rail DIN 35 x 7,5	UCD3515 UCD3215 UCD3575
	Matrices pour couper les rails DIN	UCN2980
	Matrices pour poinçonner les rails DIN (35 x 15 ; 32 x 15 x 9 ; 35 x 7,5)	UPD6
	Matrices pour couper les barres isolées souples, largeur 37,5 mm maxi	UCF
